Sơ Đồ Lắp Đặt Dàn Nóng Và Dàn Lạnh Máy Điều Hòa

Sơ đồ lắp đặt dàn nóng và dàn lạnh máy điều hòa

   Ngày nay, điều hòa không khí đã trở thành trợ thủ đắc lực giúp con người chống chọi lại sự khắc nghiệt của thời tiết. Tuy nhiên, để thiết bị vận hành hiệu quả và đảm bảo an toàn, chúng cần được lắp đặt theo đúng kỹ thuật. Trong bài viết dưới đây, Hải Âu Group sẽ cùng các bạn tìm hiểu từ khâu tìm chọn vị trí đến lắp đặt điều hòa nhiệt độ như thế nào mới đúng chuẩn nhé.

   I. Lắp đặt dàn lạnh điều hòa

   1. Khảo sát vị trí lắp đặt

   Để đảm bảo thiết bị hoạt động tốt nhất, bạn cần khảo sát và chọn lựa vị trí lắp đặt tối ưu. Với dàn lạnh điều hòa không khí, yêu cầu về vị trí lắp đặt như sau:

   – Tường chắc chắn, đảm bảo có thể ghim dàn lạnh và không xảy ra tình trạng rung lắc khi thiết bị hoạt động

   – Vị trí lắp nơi cao ráo, có thể tỏa khí lạnh/ấm khắp căn phòng và nhất là đảm bảo mỹ quan cho không gian sử dụng

   – Dàn lạnh điều hòa nên tránh vị trí bị chắn gió hay gần với nguồn tỏa nhiệt để không làm giảm hiệu quả làm mát của thiết bị

   – Đảm bảo về việc cấp điện ổn định, có thể lắp đường ống để nước ngưng tụ dễ dàng thoát.

Sơ đồ lắp đặt dàn lạnh điều hòa nhiệt độ

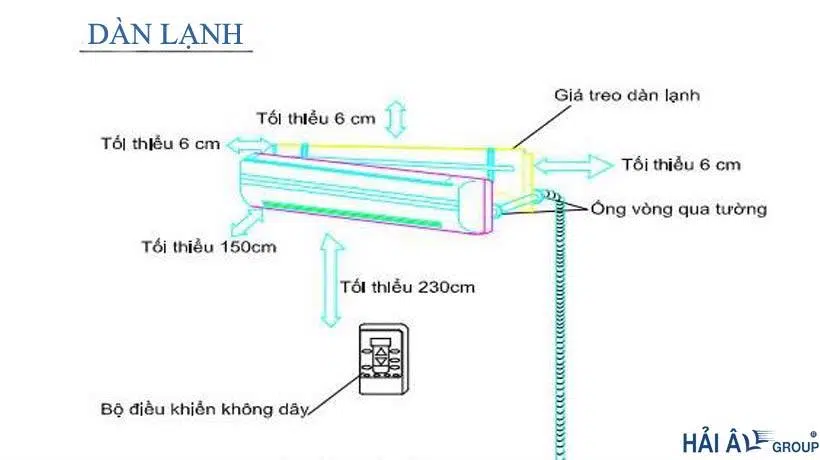

Hình 1: Sơ đồ lắp đặt dàn lạnh điều hòa nhiệt độ

   2. Sơ đồ lắp đặt dàn lạnh

   Dàn lạnh điều hòa được treo trên tường với cách thức lắp đặt khá đơn giản theo các bước sau:

   Bước 1: Khoảng cách giữa dàn lạnh với trần cần để khoảng 5cm (với máy điều hòa treo tường). Sau dàn lạnh có một bảng tôn/vỏ ốp bên ngoài dàn lạnh, ta tháo bảng này và dùng chúng để định vị và đo kích thước lắp đặt. Điều chỉnh bảng này thăng bằng để tiến hành lấy dấu (bằng bút chì hoặc bút bi). Sau khi lấy dấu, ta dùng khoan bê tông tiến hành khoan tường rồi bắt vít bảng tôn này lên tường.

   Bước 2: Dùng tua vít thông dụng tháo vỏ ốp bên ngoài dàn lạnh để đấu dây điện và các dây tín hiệu theo sách hướng dẫn đi kèm với máy (Nếu bạn mua điều hòa mới, sẽ có kỹ thuật viên đến lắp máy. Họ hiểu rõ sơ đồ đi dây và lắp đặt máy rất nhanh).

   Bước 3: Nắn ống đồng của dàn lạnh cho phù hợp với lỗ khoan, tháo giắc co. Lưu ý dùng băng dính bịt kín 2 đầu lỗ để tránh bụi bẩn xâm nhập.

   Bước 4: Bọc lớp bảo ôn, cuốn băng xi gồm ống nước, ống đồng, dây diện thành một khối luồn qua lỗ khoan đi ra ngoài.

   Bước 5: Treo mặt lạnh lên bảng tôn vừa bắt, căn chỉnh lại dàn lạnh.

   Bạn có thể hiểu đơn giản hơn về các bước lắp đặt trên nhờ hình vẽ bên dưới (Hình 2).

Hình 2: Cụ thể về lắp đặt dàn lạnh điều hòa

   II. Lắp đặt dàn nóng điều hòa

   1. Khảo sát vị trí lắp đặt

   Nếu như dàn lạnh có thể lựa chọn vị trí lắp đặt dễ dàng, thì dàn nóng điều hòa nhiệt độ lại có những yêu cầu khắt khe hơn hẳn. Nơi lắp đặt dàn nóng cần đảm bảo các tiêu chí sau:

   – Khoảng cách với dàn lạnh điều hòa đảm bảo tiêu chuẩn của nhà sản xuất, không lắp quá gần nhau hoặc quá xa nhau sẽ ảnh hưởng đến khả năng làm việc và chế độ hoạt động của các bộ phận.

   – Vị trí vững chãi, đảm bảo mỹ quan, tránh tuyệt đối các tác động rung lắc do khối lượng của dàn nóng khá lớn

   – Đảm bảo thoáng gió để tản nhiệt nhanh, nhưng cũng nên tránh tác động mưa nắng trực tiếp làm giảm tuổi thọ của thiết bị. Hoặc có thể dùng giá đỡ và mái che để giảm ảnh hưởng từ những yếu tố môi trường trên tác động đến thiết bị. Tuyệt đối không dùng thứ gì đậy hay cản trở quá trình thoát nhiệt của dàn nóng.

   – Nên đặt dàn nóng ở cao để tránh nhiệt tỏa ra từ dàn nóng ảnh hưởng đến cuộc sống

   – Vị trí thuận tiện để lắp đặt và sửa chữa, vệ sinh

4 vị trí tuyệt đối không lắp dàn nóng

   –   Không được lắp dàn nóng sát mặt đất, cần phải có độ cao hợp lý với mặt đất.

   –   Không có khí dễ cháy xung quanh khu vực lắp đặt dàn nóng

   –   Không đặt dàn nóng gần nguồn tỏa nhiệt hay đặt hai dàn nóng sát nhau, nhiệt cộng hưởng là rất lớn. Cần có khoảng cách nhất định giữa các dàn nóng nếu lắp đặt điều hòa ở khu chung cư hay tòa nhà văn phòng

   –   Không lắp dàn nóng ở hơi nhiều cây cối. Lá rụng nhiều có thể khiến quạt tản nhiệt kêu, cũng như bạn buộc phải vệ sinh dàn nóng thường xuyên hơn so với các vị trí lắp đặt khác.


2. Sơ đồ lắp đặt dàn nóng

   Dưới đây là sơ đồ lắp đặt dàn nóng điều hòa với các kích thước tiêu chuẩn phù hợp cho mọi hãng máy:

Sơ đồ lắp đặt dàn nóng điều hòa

Hình 3: Sơ đồ lắp đặt dàn nóng điều hòa

   Các bước tiến hành lắp đặt dàn nóng bao gồm:

   Bước 1: Đo vị trí đặt giá treo, tiến hành lấy dấu.

   Bước 2: Dùng khoan khoan vào vị trí vừa lấy dấu, đóng nở rồi bắt giá.

   Bước 3: Đưa máy lên giá, dùng bulong bắt chặt chân máy vào giá đỡ

   Bước 4: Lắp ống nước xả dưới đáy dàn nóng (đối với máy 2 chiều).

Xem thêm: Hướng dẫn 3 cách giải nhiệt cho dàn nóng điều hoà ngày nắng nóng cao điểm

   Bài viết trên đây Hải Âu đã tổng hợp đầy đủ các lưu ý để giúp bạn lắp đặt dàn nóng và dàn lạnh điều hòa không khí đúng chuẩn chuyên gia. Hi vọng các thông tin này hữu ích và giúp bạn dùng điều hòa hiệu quả cao!
