Hướng Dẫn Sử Dụng Máy Làm Đá Viên Hải Âu

LẮP ĐẶT, THIẾT LẬP VÀ BẢO DƯỠNG ĐỊNH KỲ

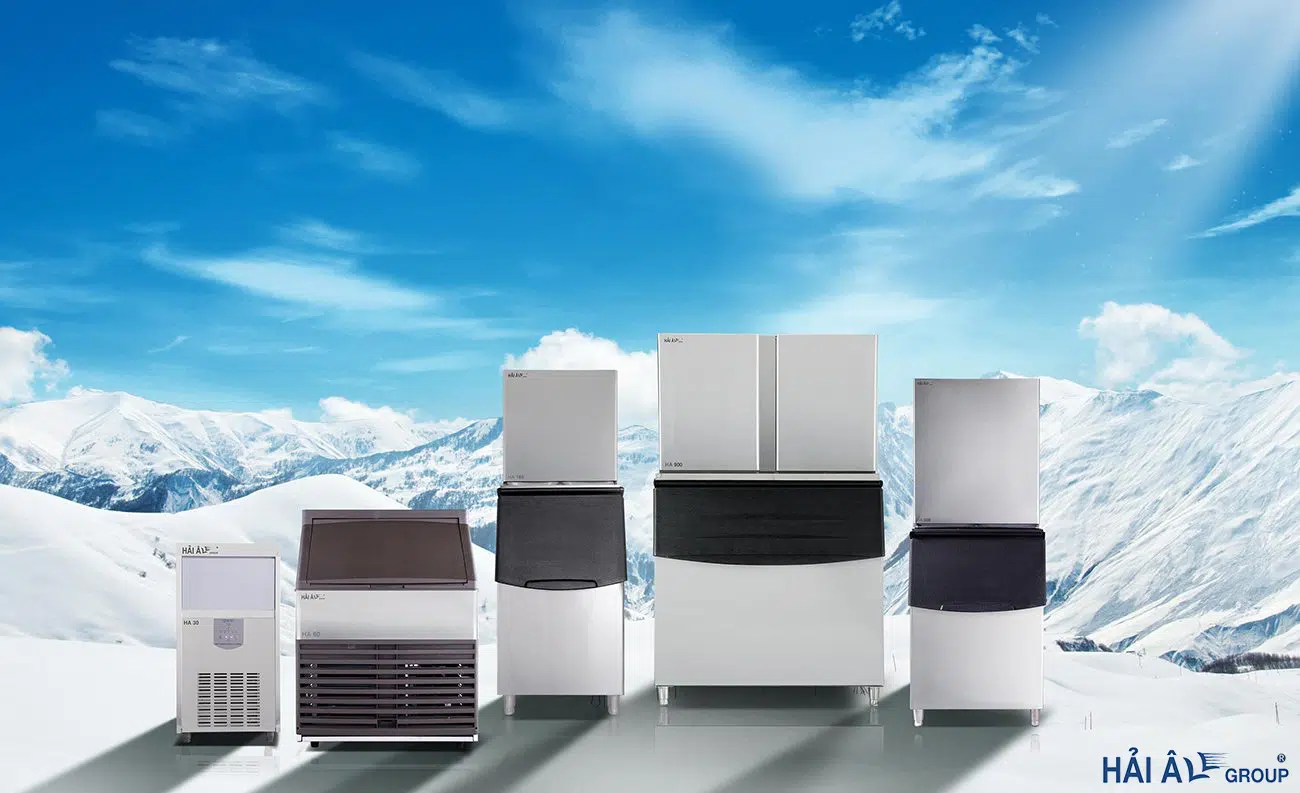

hướng dẫn sử dụng máy làm đá viên Hải Âu



CÔNG TY CỔ PHẦN TẬP ĐOÀN HẢI ÂU

Hotline: 1900 1772

Website: HaiAu.com

A – HƯỚNG DẪN SỬ DỤNG MÁY LÀM ĐÁ VIÊN B – HƯỚNG DẪN SỬ DỤNG MÁY LÀM ĐÁ VIÊN CAO CẤP
Mục I – Hướng dẫn lắp đặt Mục I – An toàn sử dụng
Phần 1: Cách lắp đặt thiết bị chính xác Mục II – Cấu tạo sản phẩm
Phần 2: Đường vào và thoát của nước Mục III –  Hướng dẫn lắp đặt
Phần 3: Cung cấp điện cho thiết bị Mục IV – Phương pháp cấp nước
Phần 4: Kiểm tra trước khi khởi động máy làm đá Mục V – Hướng dẫn sử dụng bảng điều khiển
Mục II – Hướng dẫn vận hành Mục VI – Vệ sinh & bảo dưỡng
Phần 1. Khởi động và cài đặt máy Mục VII – Các lỗi có thể gặp
Phần 2. Cách điều chỉnh độ dày viên đá
Phần 3. Biểu thị hoạt động, mã sự cố trên màn hình hiển thị
Mục III – Bảo dưỡng định kỳ
Phần 1. Vệ sinh hệ thống lọc gió và dàn quạt
Phần 2. Vệ sinh máy bị bám cặn đá vôi
Mục IV – Các lỗi có thể gặp
Mục V – Sơ đồ mạch điện

A – HƯỚNG DẪN SỬ DỤNG MÁY LÀM ĐÁ VIÊN

MỤC I – HƯỚNG DẪN LẮP ĐẶT

PHẦN 1: CÁCH LẮP ĐẶT THIẾT BỊ CHÍNH XÁC

  • Vui lòng kiểm tra độ bảo toàn của thiết bị sau quá trình vận chuyển khi mở bao bì. Sau đó mang phụ kiện của máy ra khỏi thùng chứa và làm sạch thùng chứa đá.
  • Cài đặt máy ở nơi sạch sẽ thoáng khí. Không đặt máy gần nguồn nhiệt, tránh ánh mặt trời và nước mưa
  • Nhiệt độ môi trường nên giữ ở khoảng 3°C – 40 °C. Phải có đủ không gian xung quanh để tối ưu hiệu quả làm đá.
  • Trước khi bắt đầu lắp đặt, hãy kiểm tra kích thước của máy. Điều chỉnh lắp từ dưới chân máy.
  • Không nên làm nước đá dưới 0°C sẽ không tốt cho thiết bị.

PHẦN 2: ĐƯỜNG VÀO VÀ THOÁT CỦA NƯỚC

  • Nguồn nước sử dụng phải đạt tiêu chuẩn vệ sinh
  • Nguồn nước có thể qua thanh lọc hoặc cài đặt kèm thiết bị lọc nước.
  • Nước vào và ra thiết bị phải đạt các mức sau:
Nhiệt độ nước (°C) Áp lực nước (Mpa) Ống dẫn nước Ống thoát nước (Min)
Tối thiểu 0.6 0.13 Đường kính bên trong tối thiểu 9.5mm (3/8″) 15.8mm (5/8″)
Tối đa 32 0.55 Mỗi mét ống nước cần cao tối thiểu 3cm
  • SƠ ĐỒ LẮP ĐẶT

sơ đồ lắp đặt máy làm đá
Lưu ý: Bộ phận làm mát bằng không khí lạnh không có đường dẫn nước vào và ra giống như máy làm mát bằng nước.

PHẦN 3: CUNG CẤP ĐIỆN CHO THIẾT BỊ

  • Nguồn điện phải đạt yêu cầu của nhà sản xuất (kiểm tra ở mặt sau của máy).
  • Kiểu kết nối chữ Y phải được lắp đặt bỏi nhà sản xuất, cơ quan dịch vụ đủ điều kiện.
  • Phích cắm điện nên được cắm trực tiếp vào ổ cắm với một dây nối đất, không cắm vào ổ điện tạm thời. Hệ thống dây điện phải đạt tiêu chuẩn quốc gia hoặc tiêu chuẩn khu vực.
  • Biến động điện áp không được vượt quá 10% của điện áp định mức hoặc cần phải cài đặt thiết bị điều chỉnh điện áp.
  • Nối đất với máy làm đá phải tuân thủ các tiêu chuẩn điện.

PHẦN 4: KIỂM TRA TRƯỚC KHI KHỞI ĐỘNG MÁY LÀM ĐÁ

  • Kiểm tra mức độ của máy làm đá.
  • Kiểm tra xem phích cắm được cắm và ống nước được kết nối tốt chưa.
  • Kiểm tra xem nguồn điện giống như yêu cầu hiển thị trên máy hay chưa.
  • Kiểm tra nhiệt độ của môi trường xung quanh và nước trong phạm vi yêu cầu của máy.

MỤC II – HƯỚNG DẪN VẬN HÀNH

PHẦN 1: LÀM THẾ NÀO ĐỂ VẬN HÀNH MÁY

  • Kết nối các đường ống nước, đảm bảo có nước chảy vào sản xuất đá khi máy khởi động. (rất quan trọng, phải chắc chắn dẫn nước trước rồi mới làm đá, nếu không máy sẽ dễ hư hỏng)
  • Khi bạn cắm phích cắm, đèn điện màu đỏ sẽ bật sáng, đèn màu xanh lá cây biểu thị đang đóng băng, có nghĩa là máy đang ở trạng thái tự kiểm tra. Ánh sáng màu xanh vô trùng sẽ được bật sau khoảng 20 giây, từ lúc máy bắt đầu làm việc.
  • Đèn vàng sẽ sáng khi đã sẵn sàng rời khuôn và đổ xuống khoang chứa đá. Đừng chạm vào bất kỳ phần nào của thiết bị vào lúc này tránh tình trạng bất thường xảy ra.
  • Máy sẽ ngừng làm việc khi thùng nước đá đầy, màn hình hiển thị cửa sổ Al. Sau khi bạn lấy đá ra khỏi thùng 5 phút, máy sẽ khởi động lại công việc cho đến khi thùng nước đá đầy một lần nữa.
  • Cửa sổ sẽ hiển thị mã lỗi với đèn báo lỗi, vì vậy xin vui lòng xem <<mã lỗi theo hướng dẫn của chúng tôi>> để tham khảo để tìm ra vấn đề.

PHẦN 2: CÁCH ĐIỀU CHỈNH ĐỘ DÀY VIÊN ĐÁ

  • Muốn làm đá dày hơn, nhấn , Các số được hiển thị trên cửa sổ hiển thị sẽ tăng.
  • Làm đá mỏng hơn, nhấn  ,các số được hiển thị trên cửa sổ hiển thị sẽ giảm.
  • Vui lòng điều chỉnh mỗi hai số để đáp ứng yêu cầu của bạn về độ dày của đá.
  • Mùa đông hoặc nơi thông gió làm mát tốt, xin vui lòng điều chỉnh trên số 15, vào mùa hè hoặc nơi thông gió không tốt, hãy điều chỉnh lên số 30.
  • Nhiệt tỏa trong dàn bay hơi sẽ làm khối đá rơi xuống từ từ bằng cách tự cân. Việc tách đá có thể thất bại khi lớp đá quá mỏng.

SƠ ĐỒ BIỂU THỊ HOẠT ĐỘNG

màn hình hiển thị máy làm đá

MÃ SỰ CỐ MÀN HÌNH HIỂN THỊ

A1 — Thùng đá đầy
E1 — Lỗi sensor quạt
— 2 đèn nhỏ sáng báo lỗi bộ phận truyền cảm ứng nhiệt độ nước
E3 — Công tắc rơi đá chưa tiếp xúc
E4 — Thời gian xả đá quá lâu/ viên đá quá nhỏ hoặc quá lớn

E5 — Thùng chứa thiếu nước hoặc sự cố bộ phận truyền cảm
E6 — Bảo hộ nhiệt độ cao cho lock máy, tản nhiệt không tốt, yêu cầu kịp thời làm sạch bộ phận tản nhiệt.

MỤC III – BẢO DƯỠNG ĐỊNH KỲ

PHẦN 1. VỆ SINH HỆ THỐNG LỌC GIÓ VÀ DÀN QUẠT

  • Để đảm bảo máy hoạt động tốt và hiệu quả tối đa, định kỳ mỗi 1 – 2 tháng cần vệ sinh làm sạch hệ thống quạt và lọc gió một lần.
  • Dùng máy bơm cao áp để phụt rửa sau đó dùng bàn chải mềm để chải hệ thống lọc gió theo hướng dọc từ trên xuống dưới, tránh chải theo hướng khác vì dễ làm bẻ cong các vây lọc.

Lưu ý: làm sạch hệ thống lọc gió ít nhất 6 tháng một lần. Nếu các vây lọc bị cong phải nắn lại cho thẳng. Vây lọc khá sắc, khi vệ sinh nên cẩn thận tránh tổn thương.

hệ thống lọc gió và quạt máy làm đá
CẢNH BÁO

  • Tắt nguồn điện, nước cung cấp trước khi làm sạch bình ngưng.

PHẦN 2: VỆ SINH MÁY BỊ BÁM CẶN ĐÁ VÔI

  • Tháo ống chia nước trong máy ra, cọ rửa sạch đá vôi sau đó lắp lại như ban đầu.
  • Kiểm tra xung quanh bơm nước và máng chứa nước nếu có cặn đá vôi thì cọ rửa sạch.
  • Nếu lâu ngày không sử dụng máy thì nên bỏ nước trong máng chứa để tránh nước để lâu bị bẩn.

MỤC IV –  CÁC LỖI THƯỜNG GẶP

Trong quá trình hoạt động, máy có thể gặp một vài sự cố nhỏ. Hãy tìm hiểu nguyên nhân và cách khắc phục như sau:

Mã lỗi Nguyên nhân Cách kiểm tra và khắc phục
A1 Đá đầy thùng Xúc đá ra => Mở nắp khay đá => Đóng lại => Máy sẽ hoạt động bình thường
Nước bẩn

Tháo vệ sinh bộ lọc:

– Với lọc nhựa: Vặn ra để rửa, vệ sinh rác bẩn hoặc thay lõi lọc khác

– Với lõi lọc inox: Dùng áp suất nước xịt mạnh lần lượt 2 đầu của lọc để đẩy chất bẩn ra ngoài

A2 – Đèn báo màu vàng Lỗi áp suất nước không đủ, thiếu nước, mất nước Kiểm tra các van cấp nước có bị đứt không? Van, ống có bị tắc không? Bể nước ngầm, van khóa nước, máy bơm hoạt động không?
E4 – Đèn báo màu đỏ, đèn nháy liên tục Lỗi đá đầy, xả không rơi. Máy đang chạy bị mất điện, sau đó có điện máy chạy tiếp bị khay đá dày hoặc quá dày không xả được.

Điều chỉnh thời gian làm đá dày mỏng tăng lên hoặc giảm đi tùy từng tình trạng dày mỏng của đá.

Nếu khay không có đá thì tăng thời gian làm đá lên khoảng 1 – 2 phút.

Khởi động lại máy: Nhấn nút OFF, đồng thời nhấn 2 nút (nút xuống và nút xả đá) giữ trong 3 giây. Rồi chuyển về nút ON để máy hoạt động như ban đầu.

Trường hợp đá đang đầy khay cần tắt máy chờ khoảng 3h cho đến khi đá trên khay tan hết sau đó bật máy lên hoạt động bình thường.

*Lưu ý: trường hợp máy đang chạy muốn ngắt điện cần chờ máy chạy xong và xả đá xuống mới được ngắt điện.

E7 Lỗi quạt giải nhiệt Kiểm tra vị trí quạt để sát tường quá không? Quạt có chạy hay không? Nếu quạt không chạy, kiểm tra dây quạt, giắc cắm quạt.

Để máy vào nơi thoáng mát, quạt cùng chiều gió thổi.

Đèn không báo (chỉ có đèn xanh ở nguồn) hoặc đèn báo màu vàng Nắp đá bị kênh Do nắp nhựa khay đá bị kênh, bị rơi ra ngoài dẫn tới hệ thống tự ngắt điện, cần chỉnh và sửa lại nắp khay đá, chờ cho đá trên khay cả hết, ngắt điện chờ 3 tiếng sau đó bật nguồn sử dụng lại bình thường.
Lệch pha Đối với máy 3 pha: quạt chạy, bơm chạy, máy nén không chạy do đấu lệch pha -> Đảo lại pha
Đá non, có lỗ/   Không đủ sản lượng Dàn nóng bị bẩn, không tản được nhiệt.

Kiểm tra dàn nóng, để xa tường, thoáng mát.

Tắt nguồn điện mở nắp trên hoặc mở nắp sườn, dùng bơm cao áp phun rửa dàn nóng.

Đối với nguồn nước có đá vôi Đá bị rỗng giữa do nước chảy không tới Mở nắp trước kiểm tra nếu thấy khay bám đá vôi thì cần vệ sinh, cạo rửa khay. Tháo đường ống bơm vệ sinh 2 đầu đường ống.
Đối với vị trí đặt máy Đảm bảo vị trí đặt máy thoáng mát, quạt nóng cách tường 1m, mái che, bể nước ngầm để máy hoạt động đạt hiệu quả cao nhất.

MỤC V – SƠ ĐỒ MẠCH ĐIỆN

sơ đồ mạch điện

B – HƯỚNG DẪN SỬ DỤNG MÁY LÀM ĐÁ VIÊN CAO CẤP

MỤC I – AN TOÀN SỬ DỤNG

  • Sau thời gian vận chuyển, cần để sản phẩm ở trạng thái nghỉ 24h trước khi vận hành.
  • Không để sản phẩm tiếp xúc trực tiếp với ánh nắng hoặc nước mưa; có thể bị dò điện hoặc tiếp xúc điện sẽ có sự cố. Không để sản phẩm ở khu vực ẩm thấp. Nhiệt độ môi trường phù hợp từ 5-38 °C.
  • Không để sản phẩm tiếp xúc gần với các vật dễ gây cháy nổ.
  • Sử dụng điện nguồn phù hợp với yêu cầu cơ bản của sản phẩm và các linh kiện đi kèm. Luôn phải có dây tiếp đất.
  • Sản phẩm cần được lắp đặt và sử dụng trên bề mặt phẳng, ổn định.
  • Vui lòng xem kỹ hướng dẫn lắp đặt và sử dụng này trước khi vận hành sản phẩm. Chúng tôi sẽ không chịu trách nhiệm với những sự cố của được xác định nguyên nhân do lắp đặt, sử dụng không đúng với hướng dẫn này.
  • Không di chuyển sản phẩm trong quá trình sử dụng.
  • Không sử dụng các vật liệu ngoài hướng dẫn này để nối dây tiếp đất cho sản phẩm.
  • Không để sản phẩm bị ngâm trong nước hoặc sử dụng đầu phun công suất lớn để vệ sinh sản phẩm.
  • Kết cấu quạt tản nhiệt có thể gây ra vết thương cho người sử dụng. Tuyệt đối không cho tay vào quạt khi máy đang vận hành.
  • Khi xảy ra sự cố, vui lòng ngắt điện nguồn, dừng các thao tác không cần thiết trên sản phẩm.
  • Không tháo rời các bộ phận của sản phẩm, hoặc tác động lên sản phẩm khi chưa có hướng dẫn của Kỹ thuật

MỤC II – CẤU TẠO SẢN PHẨM

cấu tạo sản phẩm
MỤC III – HƯỚNG DẪN LẮP ĐẶT

  • Lấy sản phẩm ra khỏi thùng carton, cắt các dây thắt cố định bên ngoài và bóc màng PE.
  • Lựa chọn vị trí lắp đặt bằng phẳng, đặt máy ở trạng thái cân bằng, không bị nghiêng, môi trường xung quanh thông thoáng, cách tường tối thiểu là 10 cm.
  • Sử dụng khăn mềm vệ sinh sản phẩm trước khi vận hành.

MỤC IV  – PHƯƠNG PHÁP CẤP NƯỚC

  1. Nguồn nước cần được xử lý qua hệ thống lọc để đảm bảo tinh khiết trước khi cấp vào máy.
  2. Kết nối ống cấp nước với nguồn nước sạch.
  3. Áp lực nước cấp vào cần đạt 100kPa-> 400 kPa. Nếu áp lực không nằm trong khoảng này, quý khách hàng cần sử dụng thêm bơm tăng áp hoặc ngắt áp để hạn chế sự tác động của áp lực nước quá thấp hoặc quá cao lên sản phẩm.
  4. Sử dụng ống cấp nước là ¾, vòng đệm trong ống nước là 20mm, bên trong vòng đệm phải có gioăng cao su để nước không bị rò rỉ trong quá rình sử dụng.
  5. Sử dụng đầu nối ¾ nối tiếp với bộ lọc hoặc đầu vào.
  6. Lắp đặt đầu thoát nước cần đảm bảo độ dốc để nước không bị đọng ở bên trong sản phẩm.

phương pháp cấp nước
MỤC V – HƯỚNG DẪN SỬ DỤNG BẢNG ĐIỀU KHIỂN

image 013 1.Mở máy

Cắm điện nguồn, ấn START để mở máy

image 015 2. Điều chỉnh đá dày mỏng

Điều chỉnh viên đá dày: ở trạng thái mở máy ấn ( + ) để tăng độ dày đá theo số lần bấm.

Điều chỉnh viên đá mỏng: ở trạng thái mở máy ấn ( – ) để giảm độ dày.

Lưu ý: lựa chọn đồ dày viên đá phù hợp, không thay đổi thường xuyên hoặc điều chỉnh độ dày quá lớn viên đá sẽ không rơi xuống thùng chứa.

image 017

3. Cài đặt chức năng vào giao diện màn hình, ấn SET để vào các chức năng cài đặt.

4. Cài đặt thời gian mở máy vào giao diện màn hình, ấn TIMING để vào chức năng cài đặt thời gian.

5. Chức năng thoát nước vào giao diện màn hình, ấn DRAIN để vào chức năng cài đặt thoát nước.

6. Tắt máy: Vào giao diện màn hình, ấn OFF  để tắt máy.

Lưu ý về màn hình:

  • Không sử dụng vật cứng chạm trực tiếp lên màn hình
  • Không để màn hình tiếp xúc trực tiếp với ánh nắng, nơi ẩm ướt, bụi bặm.
  • Không làm văng chất lỏng lên màn hình
  • Chỉ sử dụng khăn mềm để vệ sinh màn hình

MỤC VI – VỆ SINH VÀ BẢO DƯỠNG

Vệ sinh và bảo dưỡng định kỳ cho sản phẩm để đảm bảo vận hành ổn định, đạt hiệu suất, nâng cao tuổi tho cho sản phẩm.

  • Trước khi thực hiện vệ sinh cần tắt điện nguồn.
  • Sử dụng tua vít mở các ốc vít (sơ đồ 1)
  • Vị trí bên cạnh hướng lên phía trên, nhẹ nhàng nhấc tấm inox ra (sơ đồ 2)
  • Sử dụng khăn mềm lau sạch mặt tản nhiệt theo chiều dọc từ trên xuống dưới
  • Sử dụng khăn mềm sạch vệ sinh bề mặt bên ngoài và các linh kiện bên trong có thể nhìn thấy được. Có thể sử dụng chất làm sạch dịu nhẹ để thực hiện vệ sinh. Không sử dụng các chất tẩy rửa mạnh hoặc dùng đầu vòi xịt mạnh vào bề mặt máy và linh kiện. Không sử dụng các vật phẩm có bề mặt sắc cạnh tiếp xúc lên bề mặt máy và linh kiện.
  • Vệ sinh không gian đặt máy, không để không gian bí, các đường thoát gió bị chặn.
  • Vệ sinh, thay thế lõi lọc. Lõi lọc phổ thông định kỳ thay thế là 6 tháng/lần.
  • Vệ sinh, bảo dưỡng dàn nóng/dàn lạnh định kỳ 2 tháng/lần để đảm bảo hiệu suất làm việc của máy. Sử dụng khăn mềm, chổi cọ, máy hút bụi để làm sạch theo chiều dọc từ trên xuống dưới.(sơ đồ 3).

vệ sinh và bảo dưỡng
Lưu ý về máy:

  • Để máy vị trí thoáng mát, thông gió.
  • Kiểm tra nguồn điện, nguồn nước, vệ sinh máy trước khi khởi động.
  • Vệ sinh dàn nóng của máy định kỳ 2 tháng/lần.
  • Điều chỉnh độ dày viên đá phù hợp; không thay đổi độ dày viên đá nhiều lần.

MỤC VII – CÁC LỖI CÓ THỂ GẶP

SỰ CỐ NGUYÊN NHÂN CÁCH XỬ LÝ
Máy không hoạt động Điện nguồn không ổn định Thực hiện cắm lại ổ cắm
Lắp khay không đúng vị trí Điều chỉnh lại vị trí của khay đá
Máy vận hàng một lúc thì dừng Nước chưa mở hoặc nguồn nước không đủ Kiểm tra nguồn nước
Đặt máy không đảm bảo thăng bằng Điều chỉnh lại chân máy, vị trí nguồn nước
Nhiệt độ cao, máy không tản nhiệt được Vệ sinh dàn nóng
Sản lượng đá giảm Không vệ sinh, bảo dưỡng máy thường xuyên Vệ sinh dàn nóng
Nhiệt độ nước và nhiệt độ môi trường cao Hiện tượng bình thường của máy vào mùa hè, những ngày nắng nóng. Hãy làm mát môi trường và nguồn nước, vệ sinh dàn nóng để máy giải nhiệt tốt hơn.
Không có nước vào Kiểm tra nguồn cấp nước, phao cấp nước
Đá quá dày, không đúng hình dạng viên đá Điều chỉnh độ dày của viên đá lớn Điều chỉnh lại độ dày của viên đá
Nguồn nước có tạp chất Bổ sung bộ lọc, vệ sinh, thay thế lõi lọc
Khay đá bị bẩn Vệ sinh máy, vệ sinh khay đá
Viên đá trên dưới không đều Vệ sinh ống chia nước, kiểm tra lại nguồn nước cấp vào
Áp lực nước vào quá lớn, nước chảy vào nhiều Kiểm tra lại áp lực nguồn nước, vặn chặt gioăng ở bơm
Máy hoạt động có tiếng ồn lớn Vị trí lắp máy bị kênh, không ổn định Kiểm tra lại vị trí đặt máy, máy cần đặt ở vị trí bằng phẳng
Vỏ máy chạm vào các đồ vật khác Kiểm tra không gian đặt máy
Vỏ máy có nhiều nước Thùng chứa đá không được đóng kin Kiểm tra và đóng chặt nắp thùng chứa
Nhiệt độ môi trường cao Giảm nhiệt độ môi trường
